O 개 요
심도에 따른 암석 시료를 채취하기 위하여 실시한다. (Diamond Core Drilling, ASTM D 2113-70) 시추 조사는 기초를 설계하거나 또는 토목 공학 및 광물 자원의 개발을 위한 자료를 얻는데 그 목적이 있다.
O 장비 및 기구
(1) 회전 유압식 시추기
계획 심도까지 굴진 능력이 있는 회전유압 시추기 이어야 한다.
(2) 물 또는 이수 펌프
시추시 충분한 순환수를 공급할 수 있는 용량이어야 한다.
(요즘 시주장비에는 펌프가 설치되어 있다)
(3) core barrel
① double tube swivel-type
core barrel 상부에 roller bearing swivel이 부착되어 outer tube가 회전하는 동안 inner tube는 정지 상태로 코어의 교란을 방지할 수 있어야 한다. 연약하거나 부서지기 쉬운 지층에서 코아를 보호할 수 있도록 inner tube에 core lifter를 부착하여야 하며 코아 인양 후 교란되기 전에 관찰 할 수 있도록 inner tube가 갈라질 수 있어야 한다.
② core bit
다이아몬드, tungsten carbide 등이 심어져 있어 암석을 굴진할 수 있어야 하며 그 크기는 barrel 크기와 같아야 한다. core barrel과 빗트 크기는 다음과 같다.
| 규 격 | 시추공 직경(mm) | 코어 직경(mm) |
| EWX, EWM | 38.1 | 20.6 |
| AWX, AWM | 49.2 | 30.2 |
| BWX, BWM | 60.3 | 41.3 |
| NWX,NWM | 76.2 | 54.0 |
③ casing
기 굴진된 시추공에서 1단계 작은 공경으로 굴진하고자 할 경우 삽입하는 보조적인 공벽 보호용이다.
| 규 격 | 외 경(mm) | 내 경(mm) | 공벽에 고정 |
| EX | 46.0 | 38.1 | AWX, AWM |
| AX | 57.2 | 48.4 | BWX, BWM |
| BX | 73.0 | 60.3 | NWX, NWM |
| NX | 89.0 | 76.2 |
④ drill rod
cutting을 제거시키는 순환수가 롯드와 공벽 사이를 통하여 충분한 상승 속도를 갖도록 할 수 있는 규격의 롯드를 사용한다.
⑤ 보조 장비
시추 작업을 원활히 수행하기 위하여는 보조 장비가 필요하게 되며, 보조 장비로는 rolller bit fishtail bit, wrench, 이수 교반기 등이 있다.
⑥ 코어 박스(시료 상자)
코아를 보호하고 보관하기 위하여 나무 또는 다른 내구성 있는 물질로 재작된 코아상자를 준비하여야 하며 코아 상자는 경첩을 단 뚜껑이 있어야 한다. 코아를 상자에 넣을 때 흔들림을 방지하기 위하여 칸막이를 설치하며 매번 인양시 심도를 기재할 작은 블록을 준비한다.
3) 방 법
① 토양 시료 채취 방법으로 시료 채취가 불가능할 경우 core drilling 방법을 사용한다.
② NWX 또는 NWM double tube swivel-core barrel을 사용하여 시추 작업을 시작한다. 굴진장이 1.5m 또는 3.0m를 넘지않는 범위에서 core barrel을 인양한 후 코아를 꺼낸다. 굴진 작업 중 순환수에 암편이 따라나올 경우는 즉시 core barrel을 인양한다.
③ 코아를 코아 상자에 넣을 때 상단부부터 채워서 내려오며, 코아를 상자에 넣은 후 상부와 하부의 심도를 기재한 블록도 꽃아 놓는다. 코아 상자에 넣기가 곤란한 코아나 마른 상태에서 변질될수 있는 코아에 대하여는 비닐로 감싼다. 이러한 조치는 현장 기술자가 결정한다.
④ 코아 회수율이 50% 미만인 연약층을 만나면 굴진 작업을 중단하고 split barrel samler나 thin-walled tube를 사용하여 시료를 채취한다. 토양 시료 채취 방법이 불가능한 경암층이 다시 나올 경우 core drilling 방법으로 변환하여 굴진 작업을 계속한다.
⑤ 암석의 구조, 박층, 균열, 공동, 파쇄대 등은 매우 중요한 자료이므로 주의깊게 관찰하여 이러한 현상들을 기재한다.
⑥ 파쇄대나 공동에 의하여 굴진작업이 곤란한 경우, ㉠ 공내에 cementation을 하거나
㉡ 확공후 케이싱을 삽입하거나 ㉢ 케이싱 삽입후 한단계 작은 core barrel을 사용하여 굴진한다.
순환수가 누수되는 균열을 만날 경우도 같은 방법을 취하며, 조사의 성격상 순환수의 누수를 알아야 하거나 지하수의 유동이 중요한 경우 ㉢을 택한다.
기타 방법은 연암, 박층, 파쇄대등에서 사용한다.
4) 참고 문헌
① ASTM D 2113-83 : Standard Method for DIAMOND CORE DRILLING FOR SITE INVESTIGATION
O 표준 관입 시험
1) 목 적
피복 토양(overburden)이나 잔류 토양에서 시추와 병행하여 조사 지역 내에 분포하는 토질의 관입 저항치를 구하고 토양 분류 및 실내 시험을 위한 대표적인 시료를 채취하기 위하여 KSF 2318(ASTM-D-1586-67)에 의거하여 본 시험을 실시한다.
2) 시험 장비
(1) 굴진 장비
굴진 장비는 흐트러지지 않은 흙에서 관입 시험을 실시하고 시료를 채취할 수 있어야 하며 7.3항의 규정에 따른 시료와 관입 기록치를 얻을 수 있어야 한다.
(2) 시료 채취 장비
시료를 채취하기 위하여서는 그림 1 과 같은 규격의 split-barrel sampler를 사용한다. sampler 바깥 지름은 50.8mm (2inch) 를 원칙으로 하나 이 규격이외의 sampler를 사용할 경우 관입 시험 기록에 그 치수를 기재한다.
(3) 타격 장비
63.5kg(1401b) hammer를 76cm (30inch) 높이에서 자유낙하 시킬 때 hammer와 유도관 사이의 마찰로 인하여 타격 에너지를 감소시키지 않도록 한다.
(4) 부대 장비
시험 기록지, 시료병, 시료를 표시할수 있는 label, 시료병의 밀봉을 위한 파라핀
3) 시험 방법
(1) 채취한 시료가 가급적 흐트러지지 않도록 시료 채취 깊이까지 깨끗이 굴진한다. 포화도니 모래층이나 실트층에서는 공 주위의 토양이 흐트러지지 않도록 빗트를 서서히 꺼낸다.
(2) 바닥으로 물을 분출하는 빗트는 사용할 수 없으나 옆으로 물을 분출하는 빗트는 사용 할 수 있다. 케이싱을 사용할 경우 시료를 채취 할 깊이 이상으로 케이싱을 삽입해서는 안된다. 공을 굴진하는 동안 시추 용수가 누수되거나 이상 압력대가 확인될 경우, 이에 대하여 기록한다.
(3) 굴진한 공의 바닥에 sampler를 놓고, 63.5kg hammer를 76cm 높이에서 자유 낙하시켜 sampler를 45cm 관입시킨다.
(4) 동일 지층에서는 1.5m 이내 간격으로, 지층의 달라질 때는 달라질 때마다 이 시험을 반복한다.
(5) 각 15cm를 관입시키는데 소요되는 타격 횟수를 기록한다. 이때 처음 15cm를 관입시키는데 소요되는 타격 회수는 예비 타격으로 즉 공의 바닥에 slime이 약간 깔려 있는 것으로 간주하여 마지막 30cm 관입에 소요되는 타격 횟수(N)를 관입 저항으로 한다. sampler가 45cm 이하로 관입 될 경우의 관입 저항은 처음 15cm의 타격 횟수를 제외한 타격 횟수로하여 이때의 관입 깊이와 타격 횟수를 기록한다.
(6) sampler를 꺼내어 채취된 토양의 구성 성분 조직, 밀도, 입도 색깔 및 습윤 상태를 관찰, 기록하여 시료병에 다져지지 않도록 넣은 다음 토양의 수분 변화를 방지하기 위하여 왁스나 기타 밀봉 재료를 사용하여 밀봉한다. 시료병에는 조사명, 시추 공번, 채취 심도, 시료 번호, 채취한 시료의 길이, 타격 횟수 등을 기록한 label을 붙인다. 시료는 극심한 온도 변화를 받지 않도록 한다.
4) 기 록
본 시험을 실시하여 얻은 자료는 현장에서 기록한다. 기록에는 다음 사항을 포함한다.
(1) 조사명, 조사 지역 위치, 시험자, 날씨 및 기타 사항
(2) 굴진 일자 : 개시일, 종료일
(3) 시추공 번호, 좌표 및 표고
(4) 시료 번호, 채취 심도, 시료 채취 방법 및 채취한 시료 길이
(5) sampler 형태 및 크기
(6) 토양 상태 및 토층 두께
(7) 굴진 용수 누수나 피압 수두가 일어난 지점까지의 깊이 및 측정 시간
(8) 굴진 장비, 케이싱 규격 및 케이싱 설치 심도
(9) 타격 횟수
5) 채취 시료의 실내 시험
채취한 시료 중 대표적인 시료를 선택하여 토양의 물리적 특성을 파악하기 위하여 실내에서 다음의 시험을 실시한다.
(1) 함수비(moisture content) : KSF 2306 (ASTM-D-301-8)
(2) 비중(specific gravity) : KSF 2308 (ASTM-D-854-58)
(3) 액성 한계(liquid limit) : KSF 2303 (ASTM-D-423-66)
(4) 소성 한계(plastic limit) 및 소성 지수(plastic inde) : KSF 2304 (ASTM-D-424-59)
(5) 입도 분석(grain-size analysis) : KSF 2302 (ASTM-D-422-63)
O 투수 시험
R : 공반경
L : 시험구간
T2-T1 : 수위측정시간
H1 : 초기수위에서 지하수면까지 거리
H2 : 종료수위에서 지하수면까지 거리
H3 : 지표면에서 케이싱상부까지 거리
※시험방법 : 현장투수시험은 토층 및 암반의 투수성을 파악하기 위하여 실시하는데 일반적으로 토립자 사이 간극은 서로 연결되어 있어서 간극수압이 높은 곳에서 낮은 곳으로 물이 흐르게 되며 이러한 토층내 물의 유동은 토질역학에서는 상당히 중요한 의미를 갖는다. 이러한 수리조건은 지하 침투량의 산정, 지하구조물 건설시 지하수 처리를 위한 방안 강구, 침투력을 받는 흙 댐이나 사면의 안정해석에 필요한 데 본 현장의 경우, 토층의 수리특성을 파악하여 간극수압의 변화에 따른 사면의 안정해석을 하기 위하여 현장 투수시험을 실시하였다. 시험방법은 시추공을 이용하여 변수위 투수법(Falling Head Method)에 의거 실시하였는데, 시추공을 이용한 변수위 투수시험 방법은 시험심도까지 굴착하고 청수로 공내를 세척하여 이물질을 제거한 후, 시험구간 상단까지 케이싱을 설치하고 케이싱 상단까지 채운 청수의 시간에 따른 강하수위를 측정하는 방법으로서 개략적인 결과치를 얻을 수 있으며 시험방법이 간단하여 널리 이용되는 투수시험법이다.
O 수압 시험
1) 적용 범위 및 목적
본 지침서는 기초 암반의 투수성을 파악하기 위하여 실시하며, 일반적으로 경암반의 투수성 조사에 이용되는 방법으로, 시추공에 물을 주입하여 주입 압력과 주입량과의 관계에서부터 Lugeon치를 구하여 암밤의 투수성을 평가하는데 그 목적이 있다.
2) 용어의 정의
(1) Lugeon
1 Lugeon은 1분동안 시추공 1m 구간에 10㎏/㎠ 압력으로 1리터를 주입했을 때 이며, 이는 투수계수 10-5㎝/sec에 해당하는 값이다. (지반조사 핸드북, 박인식 역, p210)
(2) 사용 장비
현장에서 수압 시험을 실시하는 경우에 사용되는 기기를 말하며, 다음과 같은 것들이 있다.
① 펌프 (PUMP)
토출 용량 150 l/min, 최대 토출 압력 15kgf/㎠ 이상의 것이어야 하며, 토출 압력의 조정이 용이하고 맥동이 적은것(맥동이 압력의 42% 이하)이 바람직하다. 맥동을 작게하기 위해서는 스크류 펌프(Screw pump) 등을 이용하는 것이 좋고, 에어 쳄버(air chamber)를 개량하여 맥동을 최대한 억제시킨다. 투수성이 높은 암반에서는 주수량이 커지므로 토출 용량이 큰 펌프를 사용할 필요가 있다.
② 패커 (Packer)
공벽에 완전히 밀착되며, 시험 구간의 지수가 완전히 이루어질 수 있는 것을 사용한다. 일반적으로 경암에서는 Mechanical Packer가 이용된다. 각종 Packer의 적용성은 표 1과 같다.
| 구 분 | air-packer | Mechanical Packer | Bubble-Packer | ||
| 압송식 | 2중관식 | 스크류식 | |||
| 연암, 풍화암 | 적합 | 사용가능 | 사용가능 | 부적합 | 부적합 |
| 단층대, 파쇄대 | 적합 | 부적합 | 사용가능 | 부적합 | 부적합 |
| 공벽에 요철 존재 | 적합 | 부적합 | 적합 | 사용가능 | 부적합 |
| 깊은 심도 | 사용가능 | 적합 | 부적합 | 적합 | 적합 |
③ 압력계
압력에 따라 주입량이 크게 변하기 때문에 압력계는 정밀도가 좋고 안정된 것을 사용해야 한다. 압력계는 통상 주입 압력의 1.5배 정도의 용량을 사용한다.
▶ 권고 시항 : 한계 압력이 낮은 연암, 풍화암등에서는 주입 압력을 낮게해야 하므로 측정 범위가 좁고 정밀도가 높은 압력계를 사용하는 것이 좋다, 또 주입 압력을 증가시킨 시험에서 일시적으로 소정의 압력보다 높은 주입 압력이 형성되어 압반의 절리를 넓히게 되는 경우도 예상할 수 있고, 시험중 일정 압력으로 주입해도 주입량이 변하거나 주입 압력이 변동될 경우도 있으므로 자기 기록 장치가 부착된 압력계를 사용하는 것이 시험 관리와 결과 해석에 유리할 것이다.
④ 유량계
유량계도 정밀도가 높고 안정된 것을 사용해야 하며, 최소눈금 1 liter의 것을 사용하는 것을 표준으로 한다.
▶ 권고 사항 : 유량계도 수도용과 같은 적산 유량계와 자기 기록이 가능한 전자기 유량계가 있는데 전자기 유량계는 유량과 동시에 압력도 측정 기록되는 것이 일반적이다. 때문에 가능한 전자기 유량계를 사용하도록 유도한다. 그러나 일반적인 수도용을 사용하여도 무방하다.
3) 업무 지침
(1) 시험공 위치
수압 시험을 실시할 시험공의 위치는 기존의 터널이나 시추공 등의 영향을 받지 않는 곳이어야 한다. 또한 절리의 발달이 현저한 방향성을 나타내는 경우 시험공은 가능한 한 절리와 교차하도록 설치한다. 시험공의 위치는 공 입구 표고, 평면위치, 경사방향 및 경사각을 측량, 기록해야 하며, 공 입구에서 붕괴가 발생하는 지층까지는 케이싱에 의해 보존되어야 한다.
▶권고 사항 : 근처에 기존의 터널이나 시추공이 존재하면 주입수가 누수되어 올바른 측정이 되지않을 위험이 있다. 특히 터널로 주입수가 누수되기 쉬우므로 터널이 굴진하기 전에 먼저 수압 시험을 실시하거나 가능한 한 멀리 떨어져서 시험하는 것이 바람직하다. 터널과의 거리는 주변 지질 상태에 따라 다르나 양호한 상태라 해도 20 m 이상을 확보해야 하며, 누수의 유무를 사전에 예측하기는 곤란하므로 시험중에 터널과 지표를 조사하고 시추공에 의해서 추정되는 주입량과 실제 주입량을 비교하여 누수의 존재를 점검할 필요가 있다.
(2) 시험공의 굴진
시험공의 굴진은 청수를 사용하여야 하며, 공벽을 평활하게 유지하도록 고려해야 한다. 공경은 원칙적으로 NX(ψ75mm)로 한다. 이수를 사용하여 굴진할 경우 공벽에 이토의 얇은 막이 생겨 실제 Lugeon치보다 작게 나타나며, 무수 굴진(Purccussion Drill)에서는 공벽이 암분으로 메워져서 이 경우 역시 실제보다 작은 Lugeon 치를 얻게된다. 그러므로 암질에 적합한 Bit를 사용하여 공벽을 평활하게 시공하여 패커가 완전히 공벽에 밀착될 수 있도록 한다.
(3) 시험공의 공내 세척
청수를 사용하여 굴진한 후 세척하여도 슬라임 등에 의해 공벽의 절리가 슬라임에 의해 충진되어 있으므로 시험전에 반드시 충분한 세척으로 슬라임 제거를 실시하여야 한다. 일반적으로 공입구로 배출되는 순환수 중에 슬라임이 완전히 제거될 때까지 시행한다.
(4) 시험 구간
시험 구간은 원칙적으로 5m로 하며 다음과 같은 경우 시험 구간을 변형(단축) 시킬 수 있다.
① 투수성이 다른 지층, 단층 파쇄대, 표토층의 암반 이완 풍화대에 대해 각각의 투수값을 구할 때 또는 투수성이 아주 높은 개소가 확인될 때
② 투수성이 대단히 높고 펌프의 토출 용량이 부족할 때
③ 공벽의 상태가 불량하여 패커를 원하는 위치에 설치할 수 없을 때
(5) 패커의 설치
패커는 시험구간의 완전히 이루어질 수 있도록 지질 상태에 따라 적절한 위치에 설치한다.
패커에는 싱글과 더블 두 종류가 있다.
▶싱글 패커 법은 Stage법이라고도 하며 시험 구간 상부에 1개의 패커를 설치하여 시험 구간 길이만큼 굴진하면서 시험하는 방법이고, 더블 패커는 시험공 전체를 굴진해 놓고 시험 구간 상하에 패커를 설치하여 시험하는 방법이나, 하부 패커 효과의 확인이 곤란하므로 원칙적으로는 싱글 패커법을 사용하도록 한다.
▶싱글 패커는 설치개소가 한 곳이기 때문에 누수의 가능성이 극히 적고, 시험공의 공내수를 관측함으로써 패커 설치 장소의 누수 유무를 알 수 있다는 잇점이 있다.
▶시험 구간은 원칙적으로 5m로 하나 그 위치는 공 입구부터의 깊이로 간격을 단순히 결정해서는 안되고 시추 코어를 잘 관찰하여 가능한 한 절리가 적은 좋은 암반에 위치하도록 한다. 또한 공벽의 붕괴가 일어날 우려가 있는 곳은 피해야 한다. 패커의 효과는 시험중인 공내 수위의 변화, 선행된 유사 지질 상태에서의 시험 결과와 비교하여 확인할 수 있다.
▶패커가 불량할 경우 설치 위치를 변경하거나 다른 형태의 패커를 사용해야 한다. 주입수가 들어가는 관내에 공기가 남아 있을 경우, 없을때보다 유량이 현저하게 줄어들게 되므로 미리 관내의 공기를 완전히 제거한 다음 주수해야 함에 주의할 것.
4) 시 험
(1) 주압 압력 패턴
수압 시험에서의 주입 압력은 게이지 압력과 시험 구간에서의 유효 주입 압력으로 나뉜다. 주입 압력의 승강은 단계적으로 행하며 승압은 최대 주입 압력을 포함하여 원칙적으로 5단계이상, 강압은 4단계 이상으로 한다. 최대 주입 압력은 유효 주입 압력에서 원칙적으로 10kgf/cm2 정도로 한다.[그림 3]은 유효 주입 압력의 표준 패턴을 도시한 것이다.
한계 압력[5.3 참조]이 낮다고 예상될 때, 최대 주입 압력은 예상되는 한계 압력 보다 30-50% 높게 하고, 주입 압력은 한계 압력을 사이에 두고 양쪽에 각각 2단계 이상 설정하는 것이 바람직하다.
실제 시험할 때는 Well-Head 압력을 관리하는 것이므로 전 단계 또는 유사한 암반 조건에서의 시험 결과를 참고로 하고 적정한 유효 주입 압력 패턴을 결정해야 한다.
(2) 시험의 실시
주입 압력을 일정하게 해야 하며, 이를 위해서는 항상 게이지 압력을 감시하고 주입 압력의 변동유무를 확인하며 시험해야 한다.
(3) 주입량의 측정
주입량의 측정은 각 주입 압력 단계에서 주입량이 일정해진 것을 확인한 후 행한다. 측정 시간은 원칙적으로 5분간으로 한다.
시험공은 충분히 세척해도 공벽의 절리가 막혀 있거나 암반이 불포화 상태에 있으므로 주입량이 일정하기 않을 경우가 있다. 따라서 주입량이 일정해질때까지 충분히 주입한 후에 측정한다. 매 1분마다 주입량을 측정하고 변동이 적은것(10%미만)을 확인해야 한다.
(4) 지하 수위 측정
공내 지하 수위는 매일 아침 작업 시간 전에 측정한다.
수압 시험의 해석에 있어서 시험 구간에 작용하는 지하 수위를 고려해야 한다. 따라서 패커 설치 후 송수관의 수위를 기준으로 시험 구간에 걸리는 수위를 직접 측정하는 것이 바람직하다.
수위가 안정되지 않는 경우도 있으모 일반적으로 장기간 방치 후 공내 수위를 측정한다. 즉, 매일 아침 작업 시간 전에 공내 수위를 측정하고 그 지하 수위를 시험시의 지하 수위로 한다. 단 시험공 굴진중에 고여 있는 물이나 피압 지하수 등에 의한 지하수위 변동이 있을 때는 그것을 측정하고 해석시 참고로 한다.
(4) Lugeon치의 계산
① P-Q 곡선의 이용
P-Q 곡선에서 주입 압력이 10(kgf/cm2)일 때의 주입량을 Lugeon치라 한다. 단, 한계압력이 10kgf/cm2)이하일 경우는 P-Q곡선에서 Lugeon치를 추정해야 한다.
한계 압력이 10kgf/cm2 또는 그 이하일때는 P, Q가 직선 관계에 있음을 확인하여 P 가 10kgf/cm2 일 때의 Q값을 Lugeon값으로 잡는다.
결이 많은 암반과 연암의 경우는 P를 10kgf/cm2 이상으로 높이지 못하는 경우가 생기며, 한계 압력이 10kgf/cm2 이하일 경우는 위의 방법으로 Lugeon치를 잡다보면 실제 암반 상태보다 투수성을 과다하게 평가할 우려가 있다. 따라서 직선을 외삽하여 (그림 5참조) Lugeon치를 추정하여 이를 환산 Lugeon치(Lu')로 한다. 이 때는 반드시 환산 Lugeon치임을 명시해 주어야 한다.
② 암반 상태에 따른 결정

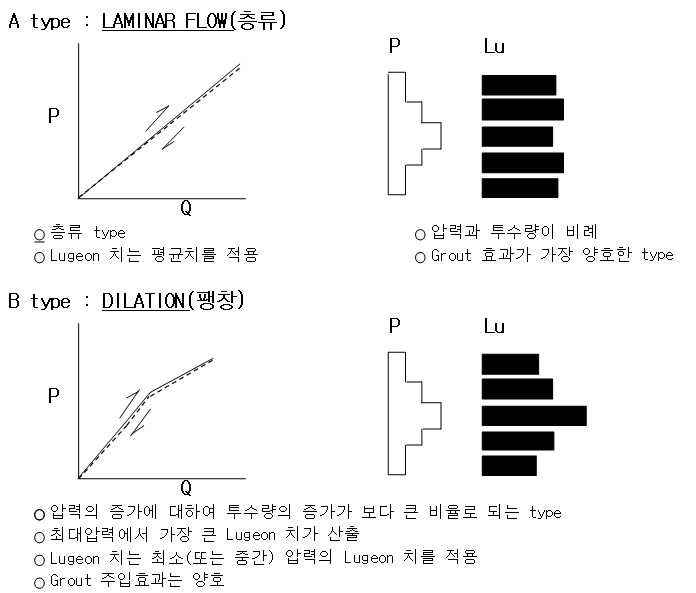

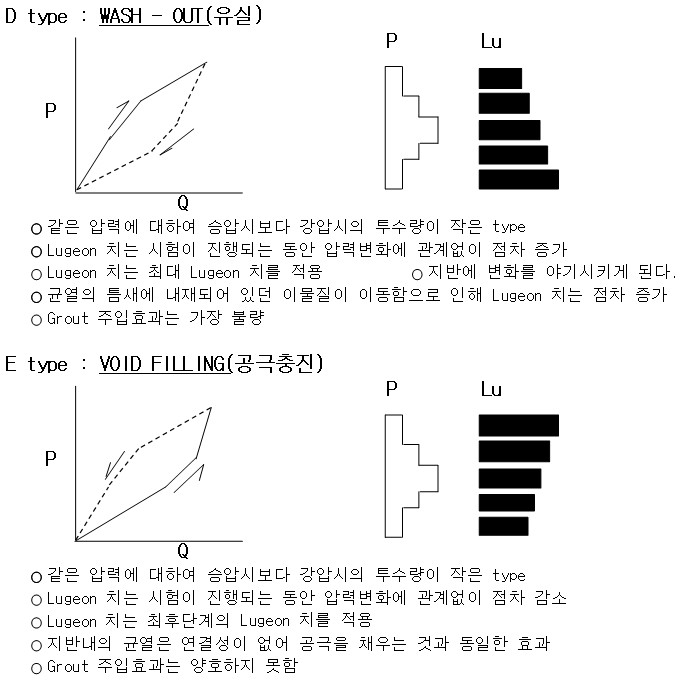

암반내의 절리 상태에 따라 각 단계에서의 Lu값이 나타내는 패턴이 달라지는 경우에는 각 Lu값의 평균을 무조건 시험 구간에서의 값으로 간주하는 것보다는 절리상태에 맞는 Lu값을 선택해 주어야 한다. 대표적인 패턴으로는 다음의 다섯 가지를 들 수있다.
O 시험 결과 정리
(1) 시험 결과 보고에 포함할 항목들
시험 결과 보고서에는
① 시험 위치, 시험 및 해석 방법
② 시추 주상도, 지하 수위 측정 기록
③ 시험 기록
④ P-Q 곡선
⑤ Lugeon치, 한계 압력, 최대 주입 압력
⑥ Lugeon Map
⑦ 지하 수위 분포도
의 내용들이 반드시 포함되어야 하며, 각 항목에 대한 상세한 설명은 다음과 같다.
▶ 시험 위치, 시험 및 해석 방법 : 시험공의 표고, 평면 위치, 경사 방향 및 각도, 주입 압력 패턴, 사용기기, 해석 방법
▶ 시추 주상도, 지하 수위 측정 기록 : 축척 1/100을 원칙으로 하며 시추공의 굴진심도와 공내 수위와의 관계 정리
▶ 시험 기록 : 각각의 시추공의 시험 구간에 대해 시험 기록을 작성해야 한다. 이 시험 기록은 시험 결과의 재검토 및 암반 특성과 측정시 문제점 파악 등에 있어 매우 중요한 자료가 된다.
▶ P-Q 곡선 : Lugeon 결과의 검토에 가장 중요한 자료이다.
▶ Lugeon 치, 한계 압력, 최대 주입 압력 : 이 수치들을 P-Q 곡선 및 주상도에 기입한다. 환산 Lugeon치가 있으면 반드시 표시해 준다.
▶ Lugeon Map : 축척은 1/500 또는 1/1,000으로 하며, 측정한 Lugeon치를 기로로하여 암질, 지질 구조 등을 고려하여 조사가 진전됨에 따라 수시로 수정을 가해야 한다. 이 Lugeon Map은 댐의 위치선정, 기초 굴진심도, 그라우팅 시공 계획 등에 매우 중요한 자료가 된다.
조사의 초기 단계에서는 공수가 적기 때문에 등 Lugeon치의 등고선을 그리기가 곤란하므로 지질도에 Lugeon치와 한계 압력을 함께 표시하는 것이 보통이다. 이때 환산 Lugeon치는( )안에 넣어 표시한다.
조사가 진행됨에 따라 상호간의 연관성이 보다 명확히 파악되면 각각의 시험 구간에서의 Lugeon치 및 한계 압력을 표시하고 등 Lugeon 법선을 기입한다.
댐의 축 또는 누수선을 따라가는 횡단면도 외에도 수평 단면도 및 종단면도를 함께 작성하면 댐부지에서의 암반 투수성을 3차원적으로 검토하는데에 매우 유용하다.
실제 Lugeon Map에서는 개량 목표에 따라 Lugeon치를 구분해 주어야 한다. 보통 1미만, 1이상, 2이하 2이상 5이하, 5이상 10이하, 10이상 20미만, 20이상으로 Lugeon치의 구간을 잡아준다.
▶ 지하 수위 분포도 : 지하수위 분포도는 각 시추공의 자연 상태에서 최종적으로 안정된 지하 수위를 표시하는 것이나, Perched Water의 존재가 확인되면 이것도 기록해 둔다. 지하수위 분포도는 Lugeon Map, 지질 단면도등과 중복하여 표시한다.
