O 건설기계검사기준 - 공통사항

---

1) 등록번호표 및 주요제원이 건설기계등록검사증과 일치하고 등록번호표 부착위치 및 봉인상태가 양호하여야 하며, 등록번호 새김이 등록원부에 부착된 새김탁본과 동일할 것

2) 소화기는 사용이 편리한 곳에 비치되어 있을 것

3) 차체의 부식을 방지할 수 있는 외관도장이 되어 있을 것

4) 구조변경내용이 「건설기계 안전기준에 관한 규칙」과 건설기계검사기준에 적합하고, 임의로 구조를 개조한 부분이 없을 것

5) 규격 등 제원을 실측하여 건설기계제원표에 기재된 제원과 동일할 것(신규 등록검사에 한한다.)

6) 수시검사명령 또는 정비명령을 받은 건설기계는 명령을 받는 검사항목에 대하여만 검사를 실시할 것

7) 도로이동 시의 분해/운송방법에 따라 분리할 수 있는 구조일 것(도로법 시행령」 제79조제2항제1호에 해당하는 건설기계를 신규등록검사하는 경우로 한정한다)

8) 건설기계의 규격 증가 또는 작업 능력 증가를 위한 평형추 등의 개조 또는 추가 부착이 없을 것





앞번호	건설기계	앞번호	건설기계	앞번호	건설기계
01	불도저	10	노상안정기	19	골재 살포기
02	굴삭기	11	콘크리트 배칭플랜트	20	쇄석기
03	로더	12	콘크리트 피니셔	21	공기압축기
04	지게차	13	콘크리트 살포기	22	천공기
05	스크레이퍼	14	콘크리트 믹서트럭	23	항타 및 항발기
06	덤프트럭	15	콘크리트 펌프	24	자갈채취기
07	기중기	16	아스팔트 믹싱플랜트	25	준설선
08	모터그레이더	17	아스팔트 피니셔	26	특수 건설기계
09	롤러	18	아스팔트 살포기	27	타워크레인

<번호판 앞 두자리 표시>













O 원동기

---

1) 원동기 형식이 건설기계검사증과 일치할 것

2) 원동기 성능

① 작동상태에서 심한 진동 및 이상음이 없을 것

② 원동기의 설치상태가 확실할 것

③ 볼트, 너트가 견고하게 체결되어 있을 것

④ 「대기환경보전법」의 규정에 의한 배출가스 허용기준에 적합할 것. 이 경우 배기가스발산방지장치를 설치한 경우에는 그 설치상태를 기준으로 한다.

⑤ 배기가스발산방지장치를 설치한 경우에는 배기관ㆍ소음기ㆍ촉매장치 등의 손상ㆍ변형ㆍ부식 등이 없고 측정결과에 영향을 줄 수 있는 구조가 아닐 것



3) 냉각장치

① 펜벨트 및 방열기 등의 손상이 없을 것

② 냉각수의 누출이 없을 것



4) 전기장치

① 전기배선,단자, 개폐기의 피복 및 설치상태가 양호할 것

② 축전지의 접속,절연 및 설치상태가 양호하고 심하게 방전되어 있지 아니할 것

③ 점화,충전,시동장치의 작동상태가 양호할 것



5) 윤활계통에서 윤활유의 누출이 없고 급유상태가 양호할 것



6) 연료공급장치의 작동상태가 원활하고 파이프,호스,연료펌프,분사기,기화기의 손상,변형 및 연료누출이 없을 것



7) 공기압축장치 등 부수장치의 작동상태가 양호하고 내압용기, 파이프는 설치상태가 견고하여 변형과 공기누출이 없을 것



8) 경유를 연료로 사용하는 건설기계는 조식기(연료 분사량 조정기) 의 봉인이 조작/훼손 또는 제거되어 있지 아니할 것















O 하체부

---

1) 차대

① 만곡,부식,균열,절단 등으로 인한 차대의변형이 없을 것

② 완충장치는 좌우가 균형을 유지하고 균열,손상 및 기름 등의 누출이 없을 것



2) 전동장치

① 클러치페달의 유격 및 페달 상판과의 간격이 적정할 것

② 클러치페달을 조작하여 이상음이 없고 작동상태가 확실할 것

③ 볼트,너트가 견고하게 체결되어 있을 것

④ 토크컨버터는 기름양이 적정하고 누출이 없을 것

⑤ 벨트,체인,로프 등이 양호할 것



3) 제동장치

① 제동력

검사소 입고검사

-조향축의 제동력은 운전중량 상태에서 해당 축하중의 50퍼센트 이상이고, 그 외의 제동력은 해당 축하중의 20퍼센트 이상이며, 모든 축의 제동력의 합은 50퍼센트 이상일 것

-동일차축의 좌․우바퀴 제동력의 편차는 당해 축하중의 8퍼센트 이내일 것

-주차제동력의 합은 건설기계 빈차중량의 20퍼센트 이상일 것

-제동드럼, 라이닝 및 라이닝 팽창장치는 심한 마모․균열․변형이 없어야 하며, 기름의 누출이 없을 것



현장검사

-빈차상태에서 조종사 1인이 탑승하여 일정거리를 주행시켜 제동시 즉시 정지하고 좌․우바퀴의 제동상태(끌림․정지거리․제동흔 등)에 현저한 차이가 없을 것

-주차제동장치는 빈차상태에서 조종사 1인이 탑승하여 경사지에서 정지상태를 유지하거나 제동체결 상태에서 변속단은 최저감속으로 발진하여 바퀴의 끌림 및 원동기 정지상태를 직접 눈으로 확인할 수 있을 것



② 제동호스와 파이프는 균열․손상 및 마멸된 부위가 없어야 하며, 공기 또는 기름이 누출되지 아니할 것

③ 제동력 복원 상태가 양호할 것

④ 제동페달 및 레버의 유격은 페달과 상판과의 간격이 적정할 것

⑤ 제동레버는 당김량이 적정할 것



4) 변속장치

① 클러치,변속기,추진축 및 연결부의 손상 변형과 기름 누출이 없을 것

② 변속상태에서 심한 진동 및 이상음이 없고 조작이 원활할 것



5) 조향장치

① 좌․우 동심원으로 선회할 것

② 조향핸들은 회전각도와 조향각도 및 좌․우 조향력에 심한 차이가 없을 것

③ 조향핸들은 흔들림이 없고 작동시의 유격은 조향핸들 직경의 12.5퍼센트 이내일 것

④ 조향바퀴의 옆 미끄럼량

- 검사소 입고검사 : 1미터 주행에 5밀리미터이내일 것

- 현장검사 : 타이어가 편마모되지 아니할 것

⑤ 리닝 장치의 작동상태가 양호할 것

⑥ 조향브레이크, 조향클러치, 차체굴절식 조향장치의 작동상태가 양호할 것

⑦ 타이로드․앤드․드래그링크․피트먼암․기어박스․파워실린더․너클등은 변형․느슨함 및 기름누출이 없을 것



6) 배기가스 및 소음방지 장치

① 배기관 소음기의 변형 및 배기계통에서의 배기가스 누출이 없을 것

② 덤프트럭, 콘크리트 믹서, 콘크리트펌프트럭의 배기관 개구방향은 후향으로서 하향 30도 좌향 30도 이내일 것

③ 배기소음은 건설기계의 안전기준에 적합할 것

④ 차체의 가연성 부분이 배기관과 접촉하지 아니할 것



7) 주행장치

① 트럭,롤러,스프로킷트,프레임 레일 가이드는 심한 마모와 변형이 없을 것

② 무한퀘도의 긴장도는 좌우가 동일할 것

③ 타이어는 코드층이 노출될 정도로 손상이 없고 요철의 깊이가 1.6mm이상이어야 하며 공기압력이 적정

④ 차축의 외관 및 휠은 균열이 없고, 볼트/너트가 견고하게 체결되어 있을 것

⑤ 제32조제1항 각호에 해당하는 건설기계 조향륜에는 재생타이어를 사용하지 아니할 것

⑥ 규격 미달 타이어를 사용하지 아니할 것







건설기계	유효기간	건설기계	윺효기간
불도저	3년	아스팔트 믹싱 플랜트	3년
굴삭기	1년(타이어)   3년(무한퀘도)	아스팔트 피니셔	3년
로더	2년(타이어)   3년(무한퀘도)	아스팔트 살포기	1년
지게차	2년(1톤 이상)	골재살포기	3년
스크레이퍼	3년	쇄석기	3년
덤프트럭	1년	공기압축기	3년
기중기	1년(타이어)   3년(무한퀘도)	천공기	2년(트럭적재식)
모터그레이더	2년	항타 및 항발기	3년
롤러	3년	사리채취기	3년
노상안전기	3년	준설선	3년
콘크리트 배칭플랜트	3년	타워크레인	6개월
콘크리트 피니셔	3년	카코크레인	1년(일반화물) 1년(2년 내 대형화물) 6개월(2년 초과 대형화물)
콘크리트 살포기	3년	고소작업차
콘크리트 믹서트럭	1년

<건설기계 정기검사 유효기간>







8) 점등 및 조명장치

① 전조등․미등․측등․계기반등․후퇴등․실내등․차폭등․등화관제등․번호등․방향지시등․제동등․발판등․작업등․속도표시등등 설치된 점등 및 조명장치는 정위치에 견고하게 부착되어 손상이 없어야 하며 점등상태가 양호할 것

② 입고검사 건설기계의 전조등은 다음 기준에 적합할 것

- 광도

2등식 : 15,000칸델라 이상일 것

4등식 : 12,000칸델라 이상일 것

- 광축과 진폭

10미터 위치에서 다음 수치이내일것(단위 :  CM)

구분	상	하	좌	우
좌측	10	30	10	30
우측	10	30	30	30





9) 계기장치

① 시간계․전류계․온도계․속도계․연료계․유압계․회전계․압력계등 설치된 계기장치는 작동상태가 양호할 것

② 속도계는 지시오차 ±15퍼센ㅌ, -10퍼센트이내일 것

③ 전기단자․개폐기 및 배선은 적절히 피복되어 있고 자체에 견고히 고정되어 있을 것











O 차체

---

1) 적재함등

① 적재함은 상승․하강․정지 작용이 원활하고 호이스트에서 기름의 누출이 없어야 하며, 적재함이 상승된 상태에서는 경고등 또는 경고음이 작동할 것

② 적재함 바닥면의 부식으로 인한 변형이 없을 것

③ 적재량의 증가를 위한 적재함의 개조가 없을 것

④ 개폐식 문짝의 안전잠금장치가 견고할 것

⑤ 최대적재중량의 표시가 되어 있어야 하며 건설기계검사증에 기재되어 있는 것과 일치할 것

⑥ 측면보호대 및 후면안전판이 설치되어 있을 것



2) 조종장치등

①  조종석은 운전 조작에 불편이 없어야 하며, 타이어식 건설기계(시간당 30킬로미터이상의 속도를 낼 수 있는 건설기계에 한한다)는 안전띠가 설치되어 있을 것

②  창문유리는 안전유리를 사용하여야 하며 타이어식 건설기계의 앞면 창유리는 접합유리를 사용하고 파손 및 균열이 없을 것

③ 후사경은 좌․우 및 후방의 상황을 확인할 수 있을 것

④ 조종실내에서 운행중 시야를 가리는 부착물이 없을 것

⑤ 창닦기 및 세정액 분사장치 기능이 양호할 것



3) 유압장치

① 유압펌프와 모터는 설치상태가 견고하고 작동상태에서 심한 진동과 이상음이 없을 것

② 유압실린더는 변형이 없고 기름누출이 없을 것

③ 유압호스․파이프․밸브․탱크등 연결부는 균열․손상 및 마멸이 없고 기름 누출이 없을 것

④ 붐(boom) 등은 조작레버의 각 위치에 있어서 작동이 확실하고 상승위치에서 자연하강하지 아니할 것



4) 상부 선회장치

① 선회모터는 설치상태가 견고하여야 하고 회전상태에서 심한 진동과 이상음이 없으며 선회속도가 적정할 것

② 턴테이블, 선회기어등의 볼트․너트가 견고하게 체결되어 있을 것

③ 선회 제동장치는 선회상태에서 임의의 위치에서 정지상태를 유지할 수 있을 것













O 작업장치

---

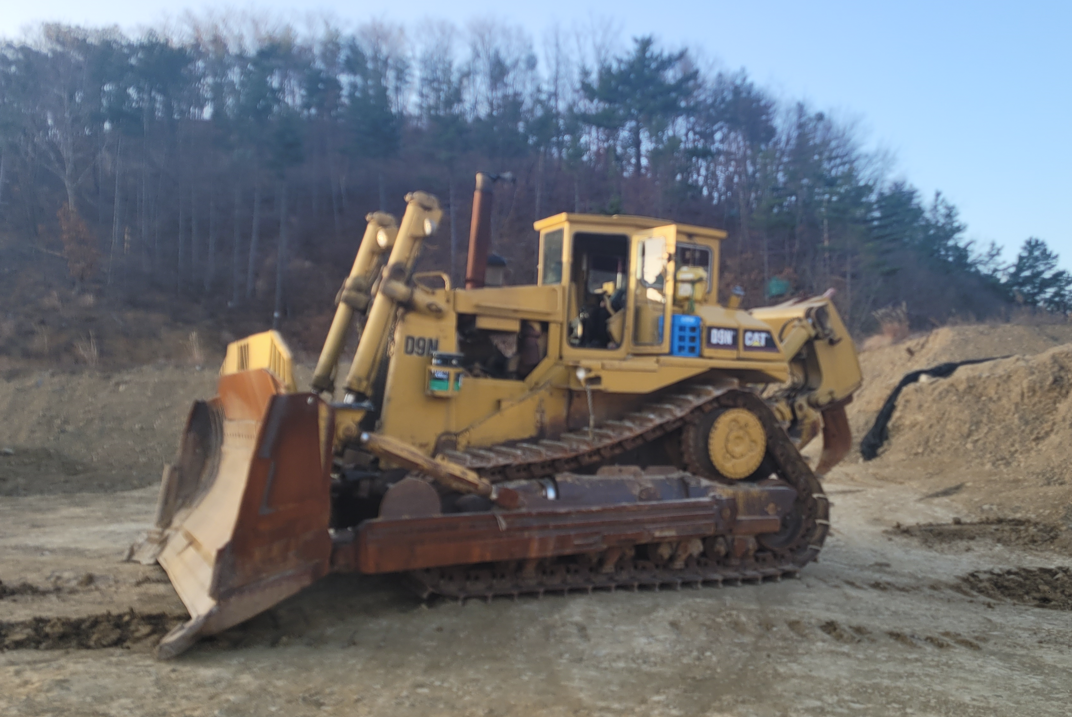

1) 불도저, 모터그레이더의 배토판

① 배토판등은 틸트, 상하좌우의 이동 및 회전작용이 원활하고 균열과 심한 변형이 없을 것

② 삽날․귀삽날등은 심한 마멸과 변형이 없을 것

③ 푸시암과 부착축의 균열이 없고 볼트 및 너트가 견고하게 체결되어 있을 것

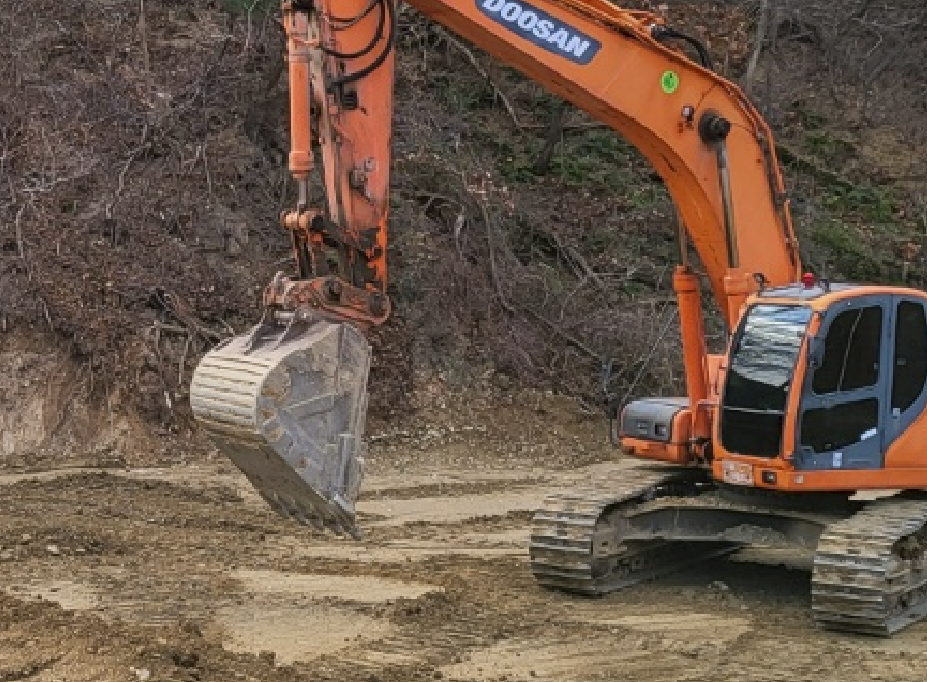

로더, 굴착기, 크레안



2) 굴착기, 로더의 버킷등

① 버킷은 균열 마모와 심한 변형이 없을 것

② 귀삽날․이빨의 손상․풀림이 없을 것

③ 붐․암등의 변형․손상이 없을 것

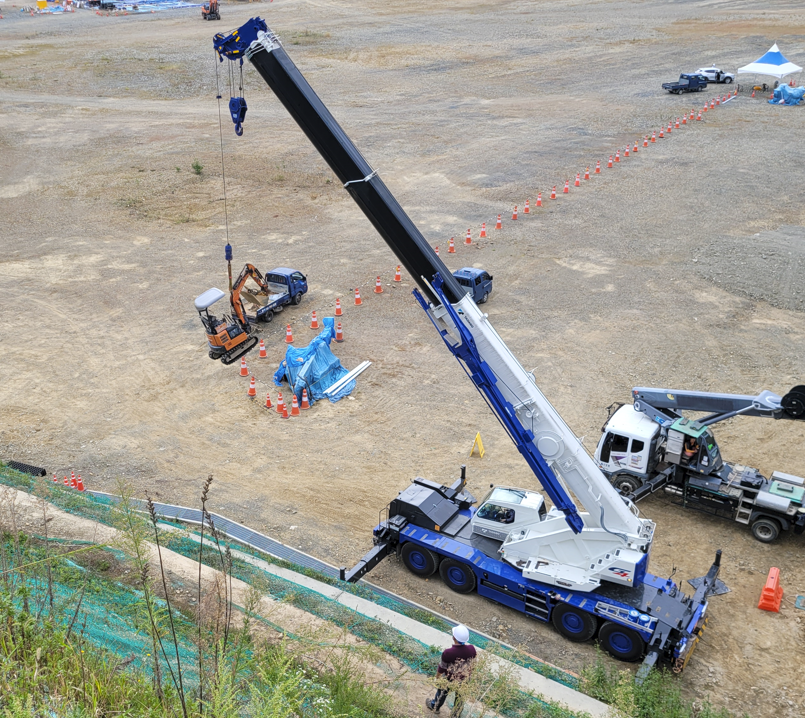

3) 기중기의 붐 등

① 붐의 만곡․균열․손상․부식 등으로 인한 변형이 없을 것

② 기복장치는 붐을 안전하게 유지하고 조종사의 조작에 의하여만 작동될 것

③ 로프의 절단․마모는 규정치이내이어야 하며, 꼬임․꺾임․파손․부식 등이 없고 적절하게 윤활되어 있을 것

④ 훅 및 시브는 파손․균열등의 변형이 없고 로프의 이탈을 방지할 수 있는 적당한 보호장치가 있을 것

⑤ 조종사가 보기 쉬운 장소에 붐의 경사 각도를 지시하는 장치와 정격하중을 표시하는 판이 부착되어 있을 것

⑥ 과부하 경보장치등 설치된 경보장치는 작동상태가 양호할 것



4) 쇄석기등

①  조․롤․자이레토리콘․임팩트밀․해머등이 작동상태에서 심한 진동과 이상음이 없을 것

② 호퍼는 부식등의 변형이 없을 것

③ 선별기의 스크린 및 진동장치는 골재를 소정의 크기별로 선별할 수 있을 것

④ 컨베이어․피이더는 정상작동되어 원석을 일정한 비율로 연속적으로 공급할 수 있을 것

⑤ 볼트․너트의 체결상태가 견고할 것



5) 스크레이퍼등의 운반기능

①  콘베이어․버킷․벨트등의 작동상태가 양호할 것

② 에이프런의 개폐와 이젝터의 전진․후퇴 및 볼의 상하 작용이 확실할 것

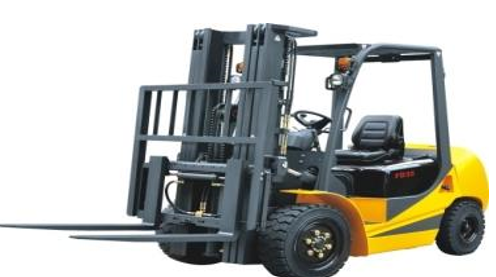

6) 지게차등의 적화장치

①  마스트의 딜트 작용과 쇠스랑의 상승․하강작용이 원활하고 급속하강을 방지할 수 있을 것

② 체인은 손상이 없고 좌․우 장력이 같아야 하며 베어링․축등은 마모로 인한 심한 흔들림이 없을 것

③ 핑거보드는 휨․균열이 없고 적당량의 그리스가 발라져 있을 것

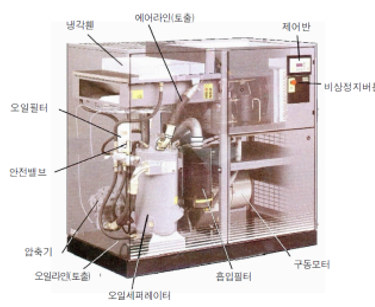

7) 공기압축기등

① 압축장치는 설치상태가 견고하고 시동 상태에서 심한 진동이나 이상음이 없을 것

② 공기탱크는 언로우더 밸브와 안전변이 작동되고 설치상태가 견고하며 변형이 없을 것

③ 호스․파이프․밸브등 연결부는 균열․손상 및 공기누출이 없을 것

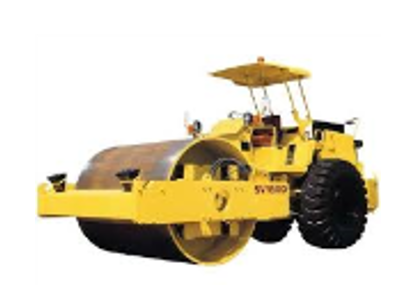

8) 롤러등

① 롤․롤 돌기부는 부식․마모로 인한 심한 변형이 없을 것

② 타이어 동요장치의 잠금은 운전석에서 쉽게 조작할 수 있을 것

③ 기진기는 작동상태가 양호하고 차체와 바퀴사이에 방진장치가 있을 것

④ 살수장치가 정상 작동될 것

⑤ 다짐 압력은 밸러스트에 의해 가감될 수 있을 것







9) 항타기 등

① 디젤해머․진동해머 등의 작동상태가 양호할 것

② 윈치․로프․가이드․시브 등의 상태가 양호할 것



10) 천공기 등

① 드리프트․착암기의 지지붐은 상하 또는 좌우로 이동할 수 있을 것

② 크롤러 구동 공기모터는 좌우를 각각 독립하여 구동할 수 있을 것

③ 드릴․가이드․로프․시브․윈치․오거 등의 상태가 양호할 것

④ 호스․파이프․밸브 등 연결부는 균열․손상과 공기 및 기름누출이 없을 것



11) 타워크레인

①구조

-마스트, 지브(jib), 선회장치, 구조물 및 각종 기계장치는 비틀림, 굴곡, 휨, 부식, 균열 및 용접결함이 없고, 연결부 및 볼트체결 부위에는 유격이 없을 것

-기초 바닥면은 현저한 깨짐이나 부등침하 등이 없을 것

-클라이밍(Climbing) 또는 텔레스코픽(Telescopic) 장치는 안전한 구조를 갖추어야 하며 안전에 영향이 있을 정도의 유압계통의 오일 누설이 없을 것



② 기계장치

- 각 주행전동기, 감속기, 체인, 벨트, 구동축, 지지부의 연결고리, 로프록크 연결볼트 및 구동축연결 커플링은 견고히 체결되어 풀림이 없을 것

- 각 전동기, 동력전달장치 및 트롤리 레일 및 롤러, 주행차륜(이동식에 한정한다. 이하 같다) 드럼 등의 이상음, 이상발열, 균열, 변형, 손상, 마모 등이 없을 것

- 레일의 양 끝부분에는 완충장치 및 이동한계 스위치 등의 정지장치가 정상작동 될 것



③ 도르래 및 훅(hook)

- 도르래 본체 및 로프 이탈방지장치는 균열, 변형 등이 없고, 도르래 홈의 마모량은 로프 직경의 20퍼센트 이내일 것

- 암, 보스부, 베어링 및 핀은 균열, 변형 및 마모가 없고, 발열방지 및 마모방지를 위하여 윤활되어 있을 것

- 훅 본체는 균열, 변형 등이 없고 정격하중이 표기되어 있을 것



④ 와이어로프

- 달기기구 및 지브의 위치가 가장 아래쪽에 위치할 때 와이어로프는 드럼에 최소 2바퀴 이상 감겨 있을 것

- 클립간 간격은 로프 직경의 6배 이상으로 하여야 하고, 클립에 의한 와이어로프 단말고정을 하는 경우 클립수는 다음의 기준에 적합할 것



직경(mm)	16 미만	16 ~ 28	28 초과
클립수	4개	5개	6개 이상





- 와이어로프의 소선절단수는 한핏치내의 소선수의 10퍼센트 미만이고 마모율은 호칭지름의 7퍼센트 이내이며 킹크가 없을 것



⑤ 각종 이름판은 손상이 없고 조정실에는 지브길이별 정격하중 표시판(Load Chart)을 부착하고, 지브에는 조종사가 잘 보이는 곳에 구간별 정격하중 및 거리표지판을 부착할 것. 다만 거리표시를 확인할 수 있는 모니터가 조종실에 있는 경우에는 그러하지 아니한다.

⑥ 전기관계

- 각종 전기장치의 배선은 접촉단자 체결나사의 풀림, 탈락, 손상, 열화 등이 없어야 하며 전선인입구 피복의 손상 및 열화가 없을 것

- 각종 전기장치는 접지되어 있어야 하고 전선의 절연저항은 다음 기준에 적합할 것



대지전압	150V  이하	150V 초과 ~ 300V 이하	300V 초과 ~ 400V 미만	400V 이상
절연저항	0.1㏁ 이상	0.2㏁ 이상	0.3㏁ 이상	0.4㏁ 이상



- 전자접촉기, 과전류 보호기, 결상보호장치는 정상적으로 작동될 것

- 제어반에는 과전류 보호용 차단기 또는 퓨즈가 설치되어 있고, 그 차단용량이 해당 전동기 등의 정격전류에 대하여 차단기는 250퍼센트, 퓨즈는 300퍼센트 이하일 것

- 콘트롤러는 원활하게 작동되어야 하며 핸들은 정지위치에 정확하게 록크되고 작동방향의 표지판은 손상이 없고 표시가 선명할 것

- 전동기는 이상소음 및 이상발열이 없을 것



⑦각종 장치를 교체하는 경우 동등 이상의 것으로 교체할 것

- 브러시는 이상마모가 없어야 하며, 마모한도는 원치수의 50퍼센트 이하일 것

⑧ 지면에서 60미터 이상의 높이로 설치하는 경우 「공항시설법」 제36조에 따른 항공장애 표시등을 설치할 것.

⑨ 설치된 이후에 검사가 용이하지 아니하는 지브 등 고소(高所)에 위치하는 부위에 대해서는 설치자가 지상에서 실시한 검사내용을 인정할 수 있되, 수검자는 검사자의 요구가 있을 경우 (1)의(가)에 따른 부식, 균열 등에 대한 맨눈검사 또는 비파괴검사 결과를 제시할 것



⑩ 방호장치

- 권과방지장치(와이어로프 과다 말림 방지 장치), 과부하방지장치, 회전부분방호장치, 훅 해지장치, 미끄럼방지장치, 경사각지지장치, 경보장치는 정상적으로 작동될 것

- 하중시험은 정격하중의 1.05배 미만의 하중으로 한다. 다만 검사시의 하중시험은 지부외측단에서 적용키로 하고 하중 및 동작시험 후 달기기구 및 기초부 등의 균열, 변형 또는 파손 등이 없어야 한다.

- 동작시험은 나항에서 규정한 하중을 매달고 일정속도로 운전할 때 운전동작(권상, 횡행, 주행 등)이 원활하고 방호장치는 설정 범위내에서 정상작동되어야 하며 브레이크는 확실하고 이상음 또는 이상진동이 없을 것



⑪ 자립고(free standing) 이상의 높이로 설치하는 경우에는 「건설기계 안전기준에 관한 규칙」 제125조의2에 따른 기준에 적합하여야 한다.



⑫ 그 밖의 사항

- 검사 시 부품의 해체 등이 필요한 경우에는 해당 부품을 해체하여 검사할 수 있으며, 「건설기계 안전기준에 관한 규칙」을 적용하여 검사할 수 있다.

- 검사에 필요한 시험용 하중은 수검자가 준비하여 제출하여야 한다.

- 검사 시 타워크레인의 설계도서 또는 건설기계기술사, 건축구조기술사, 토목구조기술사 등이 발행한 해당 현장 구조검토서를 제시하여야 한다.

- 기초앵커를 별도로 제작ㆍ설치하는 경우에는 기초앵커 제작증명서, 재료시험성적서 및 주각부 보강 자재의 규격을 측정한 결과서와 그 측정 사진을 제시하여야 한다.

- 2017년 7월 1일 이후 수입된 중고 타워크레인의 신규등록검사를 받으려는 경우에는 비파괴검사업자로 등록한 건설기계 검사대행자로부터 비파괴검사를 받아 그 결과를 제출하여야 한다.

- 검사 시 최근 3년간의 정비이력, 사고이력 및 자체적으로 실시한 점검결과서를 제출받아 확인하고, 신규등록 이후 이동설치하여 검사하는 경우에는 마스트의 볼트, 핀 체결상태를 확인할 것

- 검사 시 타워크레인 설치 및 해체 시 해당 장면이 촬영된 영상자료를 필요한 경우 요청하여 확인할 것

- 제조일부터 10년 이상 경과된 타워크레인을 이동설치하여 정기검사를 받으려는 경우에는 다음 1) ∼ 3)까지의 부품에 대해 검사대행자로부터 안전성을 검토받아 그 결과를 기재한 서류를 제출받아 확인하여 검사할 것. 다만, 안전성을 검토한 검사대행자에게 정기검사를 신청한 경우에는 제외한다.

ㄱ. 권상장치와 기복장치의 감속기 기어 및 축

ㄴ. 턴테이블 스윙기어 및 고정볼트

ㄷ. 클라이밍(Climbing) 및 텔레스코픽(Telescopic) 장치의 각 부분

- 제조일부터 15년 이상 경과된 타워크레인을 이동설치하여 정기검사를 받으려는 경우에는 정기검사를 신청한 날부터 역산하여 2년이 되는 날 이후에 비파괴검사업자로 등록한 검사대행자가 타워크레인을 해체한 상태에서 수행한 비파괴검사 결과를 기재한 서류를 제출받아 확인하여 검사할 것
